产品概况:

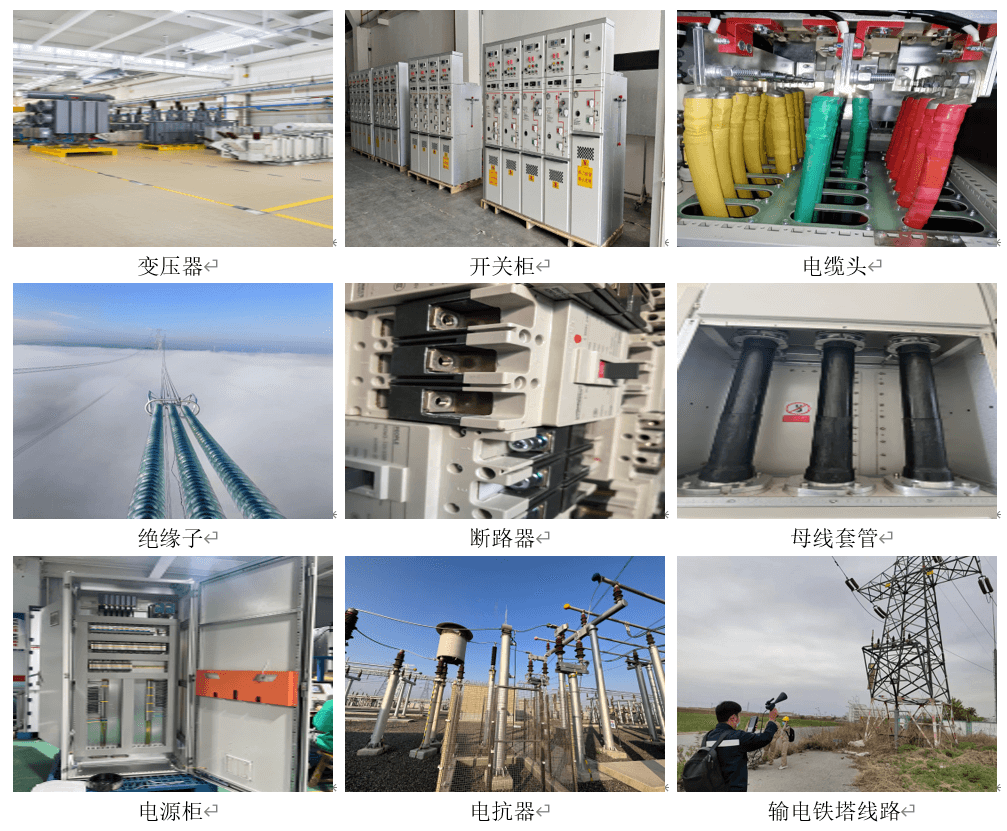

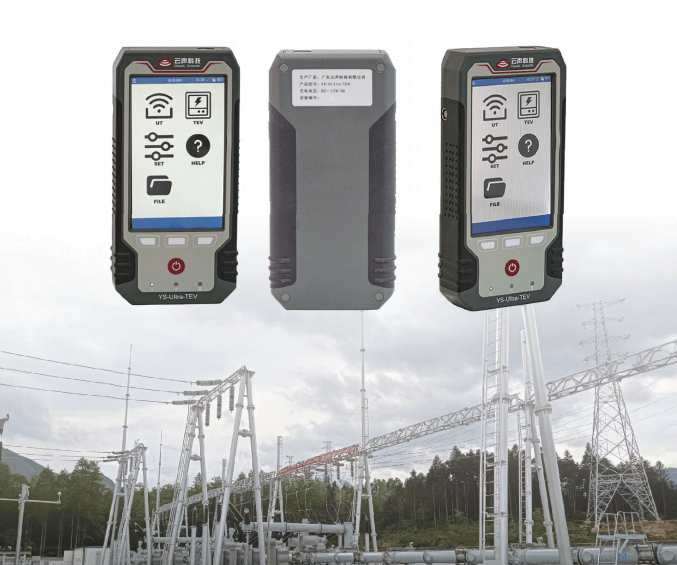

PD1是一款手持式、预筛查、工具型专业带电检测仪器,可配置AA/AE超声、TEV地电波、HFCT高频电流、温度传感器等8种外接传感器,适用于变电站、开关站以及户外等各种电力设备的带电检测工作。
该款仪器采用声电联合检测方法,利用暂态地电波(TEV)、超声波(AE)、高频电流传感器(HFCT)等多种传感器综合检测配电力设备的局部放电情况,实现对电变压器、开关柜以及配电电缆等电力设备的不断电直接监测。 PD1检测仪可根据多种特征对绝缘状况进行综合评估,检测局部放电量,还可根据声电信号的时间差计算实现精确的放电源定位。

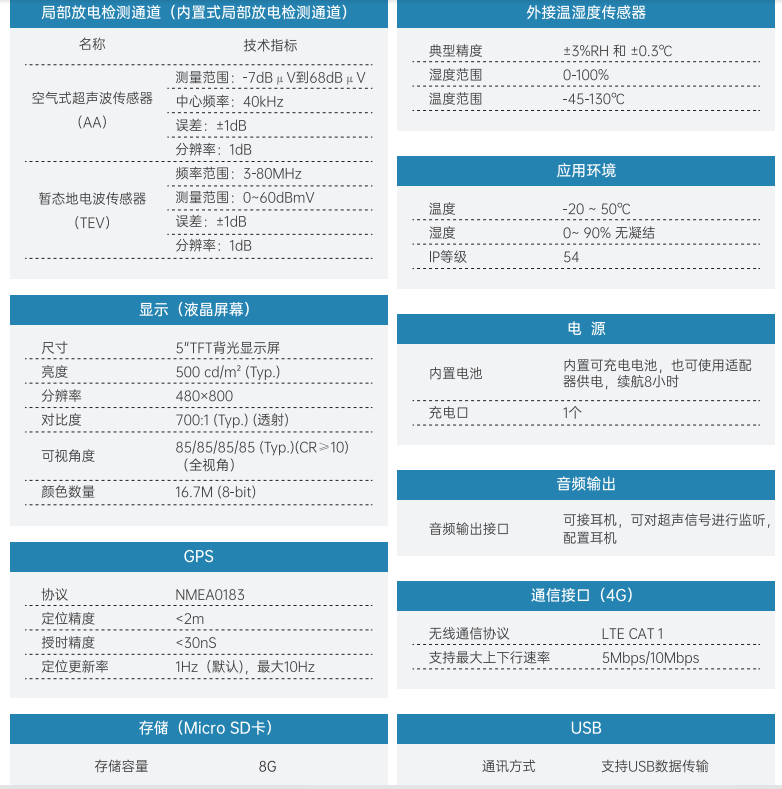

技术规格:
序号 | 指标名称 | 技术指标 | ||
局部放电检测通道 | ||||
1 | 内置式局部放电检测通道 | |||
1.1 | 空气式超声波传感器 | 1)测量范围:-7dBμV到68dBμV; 2)中心频率:40KHz; | ||
1.2 | 暂态地电波传感器 | 1)频率范围:3-80MHz; 3)误差:±1dB; | ||
显示 | ||||
1 | 液晶屏幕 | |||
1.1 | 分辨率 | 5"TFT背光显示屏 | ||
1.2 | 亮度 | 500 cd/m² (Typ.) | ||
1.3 | 分辨率 | 480×800 | ||
1.4 | 对比度 | 700:1 (Typ.) (透射) | ||
1.5 | 可视角度 | 85/85/85/85 (Typ.)(CR≥10) (全视角) | ||
1.6 | 颜色数量 | 16.7M (8-bit) | ||
通信接口 | ||||
1 | 4G | |||
1.1 | 无线通信协议 | LTE CAT 1 | ||
1.2 | 支持最大上下行速率 | 5Mbps/10Mbps | ||
2 | GPS | |||
2.1 | 协议 | NMEA0183 | ||
2.2 | 定位精度 | <2m | ||
2.3 | 授时精度 | <30nS | ||
2.4 | 定位更新率 | 1Hz(默认),最大10Hz | ||
3 | USB | |||
3.1 | 通讯方式 | 支持USB数据传输 | ||
外接传感器 | ||||
1 | 温湿度传感器 | |||
1.1 | 典型精度 | ±3%RH 和 ±0.3℃ | ||
1.2 | 湿度范围 | 0-100% | ||
1.3 | 温度范围 | -45-130℃ | ||
存储 | ||||
1 | Micro SD卡 | |||
1.1 | 存储容量 | 8GB | ||
电源 | ||||
1 | 内置电池 | 内置可充电电池,也可使用适配器供电,续航8小时 | ||
2 | 充电口 | 1个 | ||
音频输出 | ||||
1 | 音频输出接口 | 可接耳机,可对超声信号进行监听,配置耳机 | ||
应用环境 | ||||
1 | 温度 | -20 ~ 50℃ | ||
2 | 湿度 | 0~ 90% 无凝结 | ||
3 | IP等级 | 54 |
